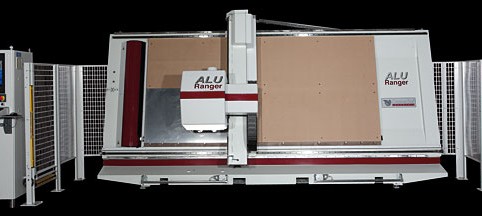

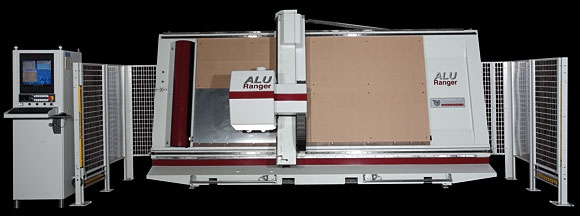

Name: CENTRE DE TRAVAIL A' C.N.C. POUR PANNEAUX COMPOSITES (ALUCOBOND) mod. MC 3416 pour facades continues, meubles, enseignes lumineuses - mt. 6,60x2,15x2,40 - Champ de travail 3400x1575x100 mm.
SKU: MC 3416

Description

CENTRE DE TRAVAIL A’ C.N.C.
POUR PANNEAUX COMPOSITES (ALUCOBOND) mod. MC 3416

CENTRE DE TRAVAIL A’ C.N.C.
POUR PANNEAUX COMPOSITES (ALUCOBOND) mod. MC 3416
pour facades continues, meubles, enseignes lumineuses – mt. 6,60×2,15×2,40 –
Champ de travail 3400x1575x100 mm.

Encombrement reduit et maxime accessibilite’.
Base electrosoude’ a’ structure monolithe.
Traverse a’ pont ferme’ « GANTRY ».
Deplacement essieux par moteurs « brushless » et actionnements digitals YASKAWA.
Haute vitesse de production grace a’ groupes operateurs dediees.
Programmation facilite’ avec macro parametriques.
Cad-cam et Nesting integrees dans le logiciel.
Table de travail et panneaux toujours nets grace a’ l’avance’ systeme d’aspiration et a’ la chute des copeaux pour gravite’.

LOGICIEL DE PROGRAMMATION

Dimensions panneau
– Dimensionnement caissette
– Hauteur ailettes
– Travaux supplementaires
– Selection priorite’ travaux

Fente d’accrochage – Creation
– Creation file fente d’accrochage
– Definition parametres geometriques
– Exportation DXF pour plaque de renforcement

Fente d’accrochage – Positionnement
– Positionnement des fentes sur les ailettes dans la caissette
– Possibilite’ de choisir la quantite’de fentes
– Possibilite’ de choisir fentes creees precedemment

Fermeture coin « Puzzle »
– Fermeture coin caissette « PUZZLE »
– Parametrisation automatique selon l’hauteur de l’ailette

Coin de fermeture « Rivets »
– Fermeture coin caissette « RIVETS »
– Parametrisation automatique selon l’hauteur de l’ailette

« Nesting »
– Optimisation des ravaux avec consequente reduction des rebuts
– Optimisation de la cote’ de la plaque

Fraisage a’ « V »
– Groupe independent et dedie’ pour le fraisage a’ « V » pour le pliage des ailettes.

Equarissage panneau
– Agregat scie circulaire pour couper et equarrir les panneaux composites (optionnel)

Fraisage angles et fente d’accrochage
– Fraise faconne’, monte’ sur cone ISO 30, disponible en magasin outils, gere’ par l’electromandrin

Percage pour coins et rivets
– Meche a’ percer monte’ sur cone ISO 30, disponible en magasin outils, gere’ par l’electromandrin
– Magasin outils a’ 10 positions

EQUIPEMENT STANDARD

Blocage panneau
Table de travail transpirante divise’ en 2 zones, avec panneau martyr en MDF,
pour le blocage des panneaux a’ depression par pompe a’ vide 250 m³/h.

« Gantry »
Traverse type « Gantry » avec double motorisation.
Haute rigidite’ et precision.

Consolle de commande
PC industriel, Microsoft Windows XP, moniteur 17″ LCD en couleurs.
Connexion Ethernet, 4 portes USB, clavier et mouse
Logiciel de programmation cad-cam ASPAN.

CARACTERISTIQUES TECHNIQUES

Champ de travail: X 3400 – Y 1575 – Z 100 mm.
Table de travail avec panneau martyr en MDF: 3 aires de blocage panneau par vide
Vitesse essieux: X 60 – Y 40 – Z 10 mt/min.
Electromandrin 5,5 kW – ISO 30 – 18.000 t/1′
Magasin replacement outils 10 positions avec senseur presence cone
Groupe dedie’ Fraisage a’ « V » diam. 175 mm., Z 6+6, 6000 t/1′
Blocage panneau par pompe a’ vide 1 x 250 m³/h
Puissance totale absorbe’ 15 kW
Poids net env. 3.200 Kg.
