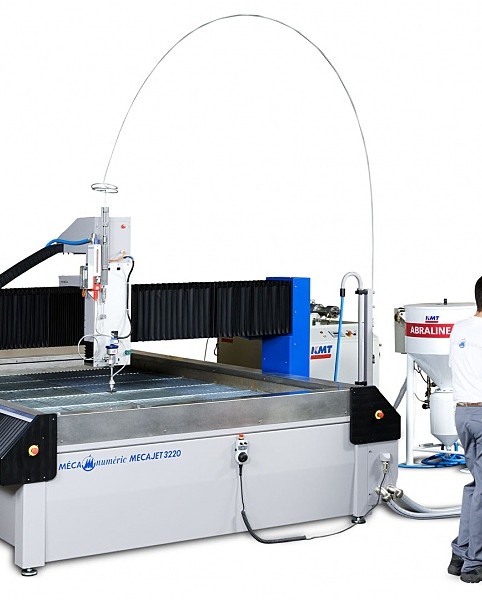

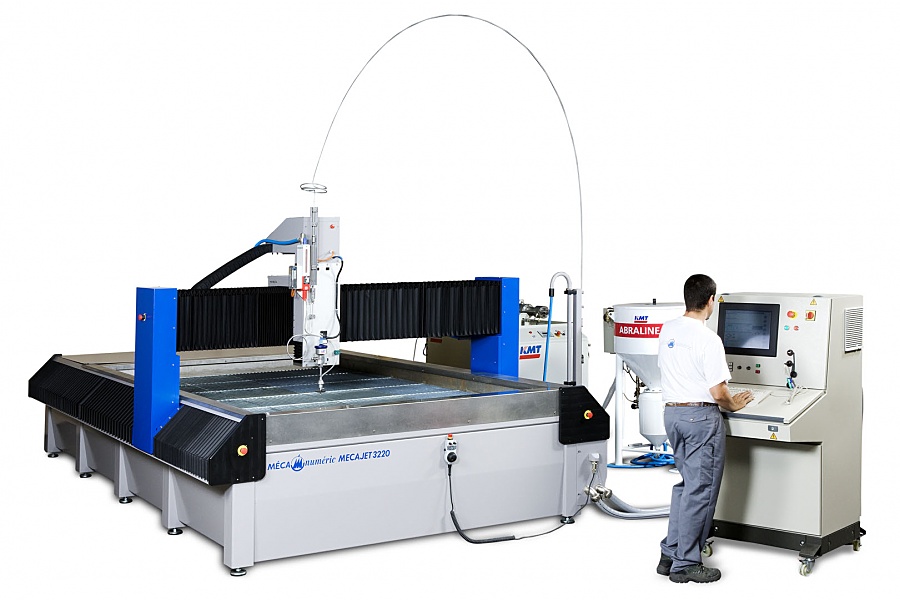

ATTREZZATURA DI TAGLIO A GETTO D’ACQUA mod. MECAJET 2040 CE – PER TAGLIO DI MATERIALI DIVERSI

ATTREZZATURA DI TAGLIO A GETTO D’ACQUA mod. MECAJET 2040 CE – PER TAGLIO DI MATERIALI DIVERSI

COD: MECAJET 2040 Categoria:

Descrizione

ATTREZZATURA DI TAGLIO A GETTO D’ACQUA
mod. MECAJET 2040 CE – PER TAGLIO DI MATERIALI DIVERSI

ATTREZZATURA DI TAGLIO A GETTO D’ACQUA
mod. MECAJET 2040 CE – PER TAGLIO DI MATERIALI DIVERSI

STRUTTURA

– telaio monoblocco meccanosaldato in acciaio inox
– portale mobile meccanosaldato in acciaio inox
– vasca in acciaio inox
– piano con griglia zincata per taglio con abrasivi o rivestimento in plastica a nido d’ape per taglio all’acqua pura

CINEMATICA

– guide a binari rettificati in acciaio inox e pattini in acciaio inox a ricircolo di sfere
– trasmissione XY con sistema pignone/cremagliera di precisione (doppia motorizzazione su asse X), vite a sfere pre-caricate per asse Z
– motorizzazione con servomotori “AC Brushless”

DATI TECNICI

– corsa asse X mm. 2020
– corsa asse Y mm. 4020
– corsa asse Z mm. 195
– dimensioni max piastre nella vasca mm. 2180×4365
– distanza portico/piano mm. 450
– velocita’ max. mt/min (acqua pura / abrasivo) 40 / 30
– accelerazione 1 m/s2
– risoluzione in mm. 0,001
– ripetibilita’ a 20 +/-2 mm. 0,03

Dimensioni ingombro

– lunghezza mm. 3000
– larghezza mm. 5300
– altezza mm. 2000
– peso medio (vasca vuota) kg. 4700

Alimentazione pneumatica 6 bars / da 3 a 8 m3/h
Alimentazione elettrica 400V trifase 50 Hz + terra 15 kW – da 50 a 150A per fase

CONTROLLO NUMERICO

– Controllo MECANUMERIC CN7000 ISO con disco fisso di 40 Gb.
– MHI su tastiera mobile con schermo 15 pollici tattile.
– Inserimento dati con collegamento Ethernet
– Porta USB.

TESTA DI TAGLIO

Testa di taglio con testa di taglio acqua pura KMT AQUALINE
Testa di taglio con testa di taglio acqua pura e abrasivo KMT AUTOLINE
Serbatoio abrasivo a pressione capacita’ 200 lt. KMT ABRALINE

POMPE THP / VHP

Pompa THP potenza 15 HP (10 kW) – flusso max. 1,2 l/mn a 3800 bars (55000 PSI) – raffreddamento ad aria
Pompa THP potenza 30 HP (22 kW) – flusso max. 2.3 l/mn a 3800 bars (55000 PSI) – raffreddamento ad aria
Pompa THP potenza 50 HP (37 kW) – flusso max. 3.8 l/mn a 3800 bars (55000 PSI) – raffreddamento ad aria
Pompa THP potenza 30 HP (22 kW) – flusso max. 2.1 l/mn a 4136 bars (60000 PSI) – raffreddamento ad aria
Pompa THP potenza 50 HP (37 kW) – flusso max. 3.6 l/mn a 4136 bars (60000 PSI) – raffreddamento ad aria
Pompa THP potenza 60 HP (45 kW) – flusso max. 4,2 l/mn a 4136 bars (60000 PSI) – raffreddamento ad aria
Pompa THP potenza 75 HP (55 kW) – flusso max. 5.4 l/mn a 4136 bars (60000 PSI) – raffreddamento ad aria
Pompa THP potenza 100 HP (75 kW) – flusso max. 7,2 l/mn a 4136 bars (60000 PSI) – raffreddamento ad aria
Pompa THP potenza 60 HP (45 kW) – flusso max. 2.4 l/mn a 4136 bars (60000 PSI) – raffreddamento ad aria
Pompa THP potenza 125 HP (92 kW) – flusso max. 5.5 l/mn a 6200 bars (90000 PSI) – raffreddamento ad aria

OPZIONI ED ACCESSORI

TESTA A 5 ASSI continui per montaggio su asse X macchine monotesta
TESTA A 5 ASSI continui per montaggio su asse X macchine doppia testa
Divisore, quarto asse numerico per lavoro su tubi
Sistema di orientamento manuale della testa angolo +/- 45°
Sistema di seguito elettronico planarita’ per monotesta Z1 3 assi
Testa ausiliaria per fresatura o foratura – Elettromandrino 2,2 kW / 15000 giri/minuto max.
Testa ausiliaria per fresatura o foratura
*Elettromandrino 2,5 kW / 15000 giri/minuto max.
*Magazzino statico 6 utensili per coni ISO25
Sistema di raffreddamento ad acqua in circuito chiuso per pompe 30 HP
Sistema di raffreddamento ad acqua in circuito chiuso per pompe 50 HP
Sistema di raffreddamento ad acqua in circuito chiuso per pompe da 60 a 100 HP
Pompa di alimentazione (sovra-pressione per alimentazione ad acqua della pompa THP)
Addolcitore d’acqua
