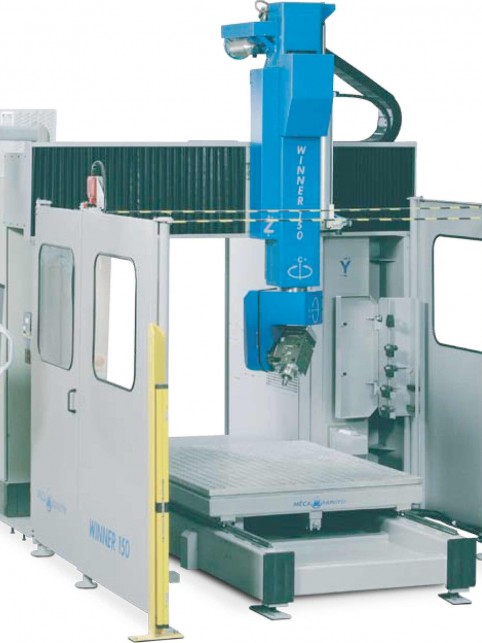

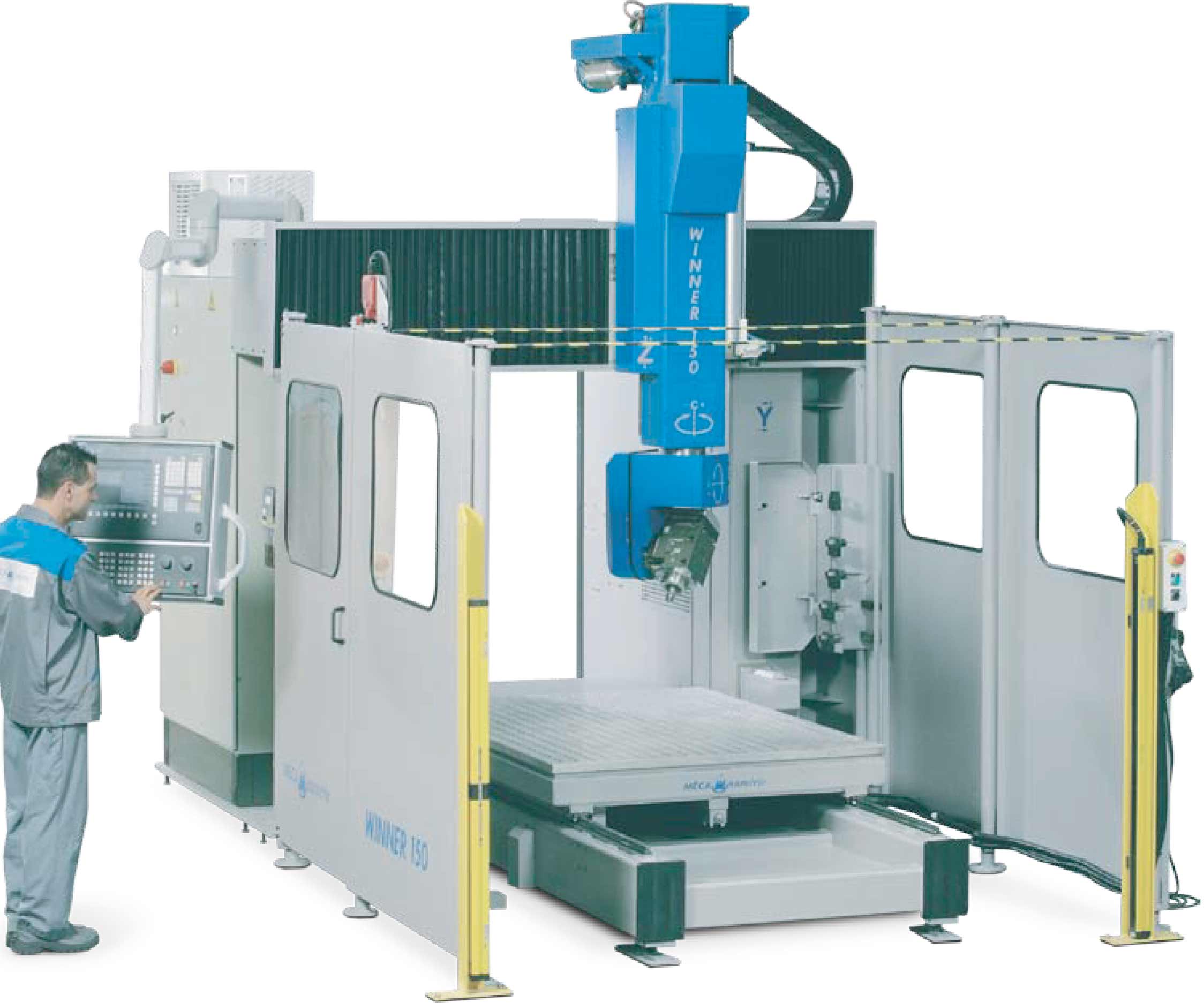

CENTRO DI LAVORO A 5 ASSI mod. WINNER 75 – CE

Centro di Lavoro a 5 Assi mod. WINNER 75 – CE – Risoluzione 0,002 mm.
caratterizzato da portale fisso e piano mobile per lavorazioni a 3 o 5 assi.

Una gamma completa di elettromandrini consente lavorazioni specifiche su
materiali plastici, compositi o leghe d’alluminio.

I formati proposti corrispondono per la maggior parte ai formati utili
delle presse per termoformatura.

Struttura: Portale fisso in acciaio meccanosaldato.
Piano: Piano in alluminio lavorato (in opzione bakelite o resina fenolica colata e lavorata).
Guide: Guide prismatiche.
Trasmissione: Vite senza fine su assi X, Y e Z, ghiera girevole per l’asse X (tavola mobile).
Sull’asse A: movimento combinato di forte rigidita’ YRT (INA), motore Brushless + trasmissione puleggia/cinghia su livello veloce, riduttore Harmonic Drive ad albero cavo di forte rigidita’. Sull’asse B: Montaggio mandrino su pezzo intermedio fra un riduttore Harmonic Drive ad albero cavo.

DATI TECNICI

– corsa asse X 1260 mm.
– corsa asse Y 1500 mm.
– corsa asse Z 600 mm.
– corsa asse C (rotazione in gradi) ± 200 (I)
– corsa asse A (rotazione in gradi) ± 120 (I)
– velocita’ massima in mm/sec (assi X,Y e Z) 500 mm/sec
– velocita’ massima in °/sec (assi A e C) 180 °/sec
– risoluzione 0,002 mm.
– precisione dopo linearita’ (al metro) a 20°C ± 2° ± 0,08
– ripetibilita’ in mm. a 20° C ± 2° ± 0,06
– ingrassaggio centralizzato automatico
– sistema di misurazione lunghezza utensile, carenatura automatica
– lunghezza 5500 mm.
– larghezza 2630 mm.
– altezza (Z alto /Z basso) 2880/3485 mm.
– peso medio 8000 kg.

Alimentazione pneumatica: Pressione 6 bar / Erogazione minima 30 m.c./h
Alimentazione elettrica: 400 V trifase 50 Hz + terra – Potenza installata in base alle configurazioni

CONTROLLO NUMERICO

Controllo numerico SIEMENS SINUMERIK 840DI: assi X, Y, Z, C, A.
— Schermo a colori STN 10.4 pollici OP010.
— Motorizzazione Brushless tipo 1FK7 con variatori numerici.
— Armadio elettrico climatizzato.
Controllo numerico SIEMENS SINUMERIK 840DI: assi X, Y, Z, C, A.
— Schermo a colori STN 10.4 pollici OP010.
— Motorizzazione Brushless tipo 1FT6 con variatori numerici.
— Armadio elettrico climatizzato.
Controllo numerico NUM 1050 DIGITALE: assi X, Y, Z, C, A.
— Schermo piatto TFT 12 pollici.
— Tastiera operatore MP03.
— Motorizzazione Brushless tipo BPH con variatori numerici.
— Armadio elettrico climatizzato.

OPZIONI ED ACCESSORI

– Piani aspiranti
– IV250 (1 pompa a vuoto 250 m.c./h/ 11 kW)
– VACTS (1 pompa a turbina da 1000 m.c./h/ 11 kW)
– Protezione con cellule fotoelettriche (norma EN 264)
– Protezione con porte manuali (norma EN 264)
– Cambio utensile automatico con deposito 5 utensili statico
