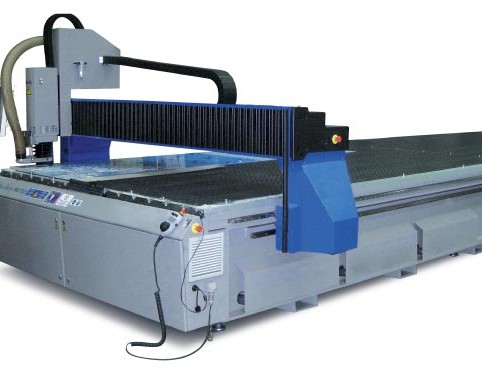

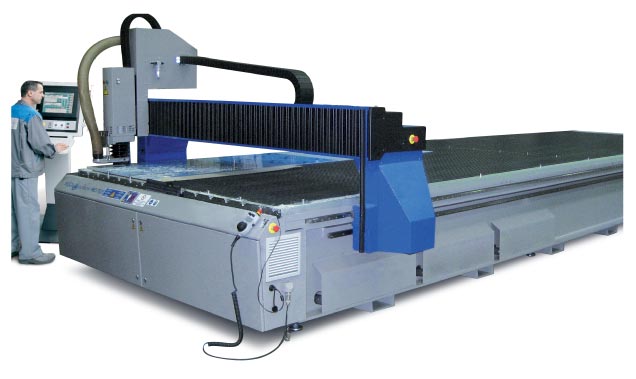

FRESATRICE serie MECABOND mod. MB-6020 CE

FRESATRICE serie MECABOND mod. MB-6020 CE

COD: MB-6020 Categoria:

Descrizione

FRESATRICE serie MECABOND mod. MB-6020 CE

La nuova linea di fresatrici MECABOND
(Fresatrice serie MECABOND mod. MB-6020 CE – Velocita’ massima: 60 mt/min.)
e’ stata appositamente creata ed allestita per le specifiche lavorazioni nei settori
dei serramentisti e dei trasformatori di pannelli compositi.

MECABOND e’ un sistema a 6 assi, studiato e progettato per produzioni in serie
ad altissima velocita’ e mantenendo uno standard qualitativo estremamente elevato.

DESCRIZIONE

Struttura: in acciaio mecanosaldato di forte sezione
Piano: Tavola fissa in alluminio con rivestimento martire.
Guide: Guide prismatiche.
Trasmissioni: Tramite pignone/cremagliera.
Motorizzazione: servo-motori Brushless

APPLICAZIONI

Taglio e scanalatura di piastre composite
Cassette tagliate in alluminio composito

MATERIALI UTILIZZABILI (in funzione dell’elettro-mandrino e dell’utensile scelto):

. Plastiche in piastre rigide (PMMA-PC-PS-PVC-ABS ..)
. Plastiche espanse e piastre alveolari
. Schiume rigide (PU- PS-…)
. Schiume semi-rigide (KAPA line®,…)
. Materiali compositi per l’edilizia: Alucobond®, Dibond®, Reynobond®,..
. Materiali compositi per l’industria (resina poliestere, fibra di vetro, fibra di carbonio …)
. Legno e derivati
. Resine poliesteri
. Leghe leggere a base di alluminio o a base rame.

CARATTERISTICHE

– velocita’ massima: 60 mt/min.
– ripetibilità: ± 0,05 mm.
– risoluzione: 0,001 mm.
– accelerazione: da 1 mt/sec.
– motorizzazione: servomotori Brushless sui 6 assi (X1 – X2 – Y – Z1 – Z2 – C).

DATI TECNICI

– corsa asse X mm. 6050
– corsa asse Y mm. 2070
– corsa asse Z (massima/utile) 340/100 mm.
– passaggio tra i montanti mm. 2365
– passaggio sotto il portale mm. 100
– velocita’ massima 60 mt/min
– risoluzione in mm. 0,001
– ripetibilita’ in mm. a 20° C ± 2° ± 0,05
– lunghezza 8000 mm.
– larghezza 3400 mm.
– altezza 2800 mm.
– peso medio kg. 7000

ALIMENTAZIONE

Alimentazione pneumatica – Pressione: 6 bar / Erogazione da 20 mc/h
Alimentazione elettrica 400 V trifase 50 Hz + terra – Potenza in base alle configurazioni

CONTROLLO NUMERICO

• Controllo numerico MECANUMERIC CN7000 ISO con disco fisso di 40 Gb.
• MHI su tastiera mobile con schermo 15 pollici tattile.
• Inserimento dati con collegamento Ethernet o controllo numerico SIEMENS SINUMERIK 840DI in opzione.
• Porta USB.

OPZIONI ED ACCESSORI

PIANI ASPIRANTI: Aspirazione piano di lavoro tramite turbine o pompe a vuoto ad elevata capacita’. La selezione dell’area di aspirazione sul piano di lavoro viene effettuata automaticamente.
ASPIRATORE PROFESSIONALE:
ASP (aspiratore trucioli da 7.5 kW).
CAMBIO UTENSILE AUTOMATICO:
Cambio utensile ad alta velocita’ a 6 postazioni posizionato direttamente sotto il portale.
TESTA SEZIONATRICE
Testa sezionatrice rotativa ad alta velocita’.
