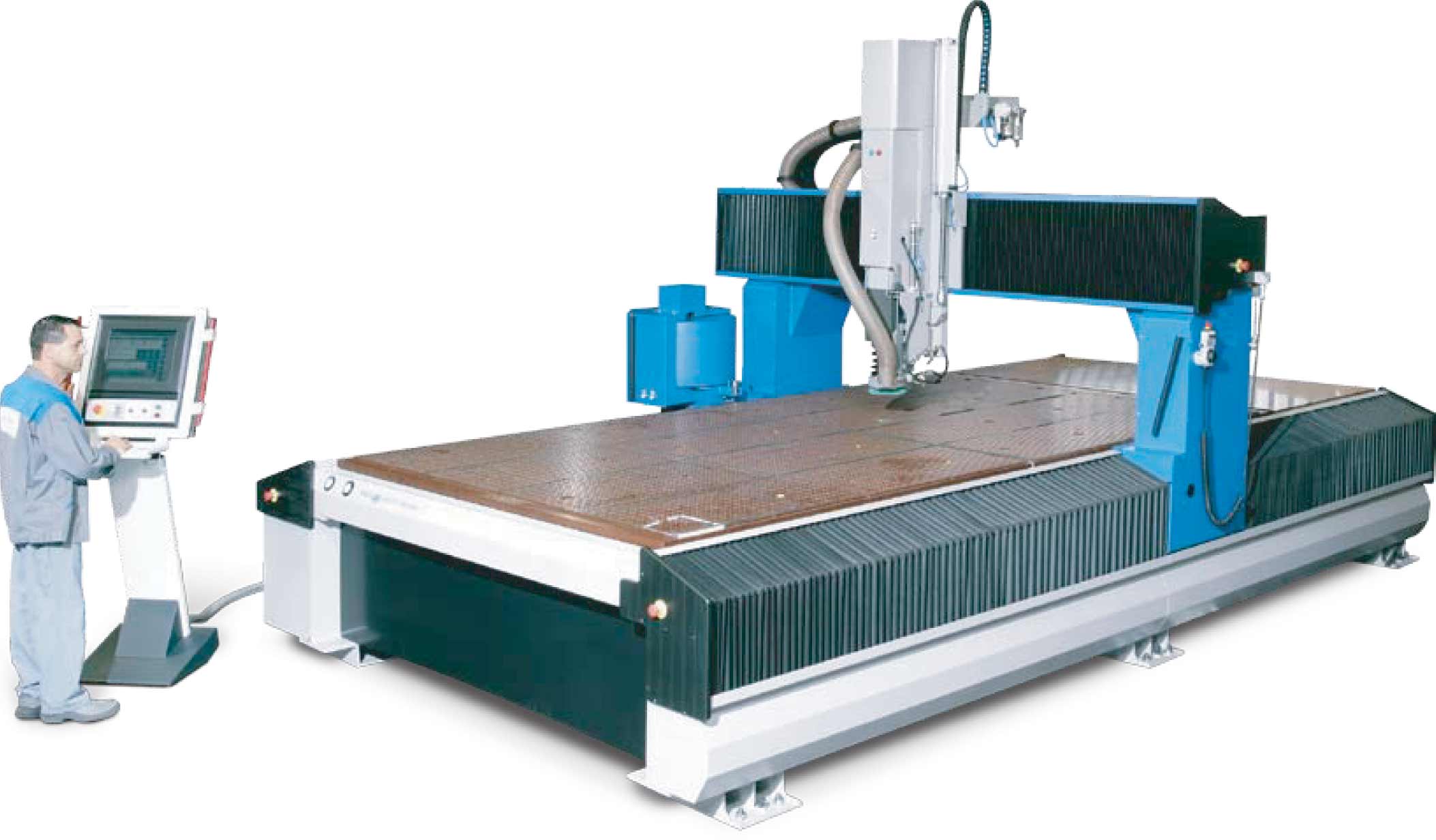

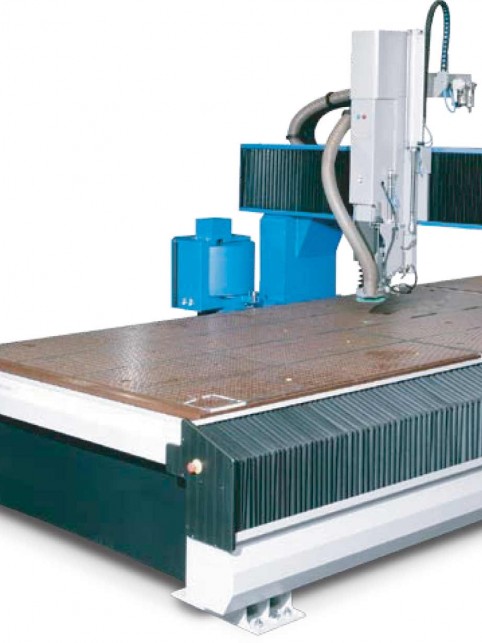

FRESATRICE serie MECAPLUS mod. PLUS 4121X2 CE

FRESATRICE serie MECAPLUS mod. PLUS 4121X2 CE

DESCRIZIONE

Struttura: in acciaio mecanosaldato di forte sezione
Piano: Tavola fissa in alluminio con rivestimento martire o piano in resina fenolica.
Guide: Guide prismatiche.
Trasmissioni: Vite senza fine sui 3 assi con doppia vite senza fine per l’asse X.
Motorizzazione: servo-motori Brushless

CARATTERISTICHE

– velocita’ massima: 500 mm/sec. su X, Y e 300 mm/sec. su asse Z. (STAR o REXROTH)
– ripetibilita’: ± 0,02 mm.
– precisione assoluta: ± 0,02 mm ad ogni metro (dopo linearizzazione)
– risoluzione: 0,001 mm.
– accelerazione: da 1 a 3 mt/sec. in base al controllo numerico installato.
– motorizzazione: servomotori Brushless 1000 W su X e Y, 300 W su asse Z.
– trasmissione: doppia vite senza fine D. 40 mm. su assi X1 e X2; vite senza fine D. 32 mm. su asse Y, vite senza fine D. 25 mm. su asse Z.
– guide: binari rettificati e guide prismatiche (STAR o REXROTH).
– telaio e portale: in acciaio meccano-saldato e stabilizzato.

DATI TECNICI

– corsa asse X mm. 4110
– corsa asse Y mm. 2100
– corsa asse Z (standard/opzione) 275/500 mm.
– passaggio tra i montanti mm. 2300
– passaggio sotto il portale (standard/opzione) 375/600 mm.
– velocita’ max. 625 mm./sec.
– risoluzione in mm. 0,001
– ripetibilita’ in mm. a 20° C ± 2° ± 0,02
– lunghezza 5650 mm.
– larghezza 3600 mm.
– altezza 3160 mm.
– peso medio kg. 8000

ALIMENTAZIONE

Alimentazione pneumatica – Pressione: 6 bar / Erogazione da 6 a 40 mc/h
Alimentazione elettrica 400 V trifase 50 Hz + terra – Potenza in base alle configurazioni

CONTROLLO NUMERICO

– Controllo MECANUMERIC CN7100 ISO con disco fisso di 40 Gb, MHI su tastiera mobile con schermo 15 pollici tattile, inserimento dati con collegamento Ethernet
Opzioni
– Controllo numerico SIEMENS SINUMErIK 840DI o 840 D
– Controllo numerico NUM 1040.
– Controllo numerico FANUC 160 I

OPZIONI

Valide solo con CN SIEMENS 840 D o 840 DI e mandrini DELTA o HF 120 con codificatore – PER TUTTI I MODELLI
– 840-AUTO-NZ (Naso aspirante + tubature senza vaschetta ne’ pompa).
– Piano rotante (Piano divisore + contro punta solo con opzione Z500).
– 840 -ASSE A (quarto asse ± 60° in rapporto all’asse verticale solo con Z 500 e mandrino DELTA 10-r)
– 840 -ASSE A+C (quarto asse ± 60° in rapporto all’asse verticale + 5° asse ± 200° attorno all’asse.

OPZIONI ED ACCESSORI

– Piano aspirante 2V250 (2 pompe a vuoto 250 mc/h 4,5 kW)
– VACT-12-10-2 (2 turbine da 520 mc/h 7,5 kW)
– VACT-12-10-4 (4 turbine da 520 mc/h 7,5 kW)
– LUB G640 (Raffreddamento utensile – vaporizzazione olio solubile 6 litri/h)
– AIRGEL (Raffreddamento utensile con aria congelata)
– ASP (Aspiratore di trucioli professionale da 4 o 7.5 kW)
– ASPCYCL (pre-filtraggio ciclonico + serbatoio 100 litri)
– Cambio utensile automatico rotativo con magazzino da 12 utensili
– Z500 (portale sopra elevato, corsa Z: 500 mm.)
